AI自律実験の「ブラックボックス」を解く 人が使える成膜ルールに：NTTがβ型酸化ガリウムで実証（2/4 ページ）

[浅井涼，EE Times Japan]

56回の自律探索、スパッタ法で「世界初」の単結晶薄膜

　実証では、β-Ga₂O₃のスパッタ成膜を対象に、自動スパッタ成膜、自動光学評価、ベイズ最適化による次の成膜条件の決定を連携させた自律成膜基盤を構築した。

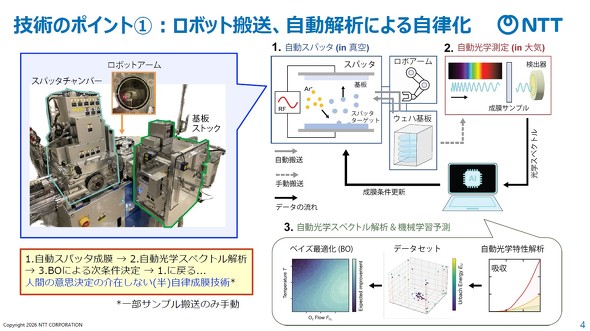

ロボット搬送／自動解析による自律化［クリックで拡大］ 出所：NTT

　スパッタ装置内ではロボットがウエハーを搬送し、AIが提案した条件に基づいて成膜する。成膜後は光学測定データから薄膜品質を自動で解析／評価し、その結果を基に予測モデルを更新。AIが次に試す成膜条件を決定し、再び成膜するというサイクルを繰り返す。なお、ウエハーをセットする作業や、成膜後のサンプルを移送する作業の一部には人手が残る。

　最適化したのは、温度、スパッタ電力、アルゴン（Ar）流量、酸素（O₂）流量の4つのパラメーターだ。薄膜品質の指標には、膜中の欠陥や原子配列の乱れと相関する「アーバックエネルギー（E_U）」を使用した。E_Uは小さいほど欠陥や乱れが少なく、光学的な品質が高いことを示す。

　まずサファイアウエハー上で56回の自律探索を実施し、スパッタ法によるβ-Ga₂O₃薄膜として、報告されている中で最小となるE_U＝182meVを示す成膜条件を見つけた。この条件をβ-Ga₂O₃基板上の成膜に転用することで、高品質なβ-Ga₂O₃単結晶薄膜を実現した。

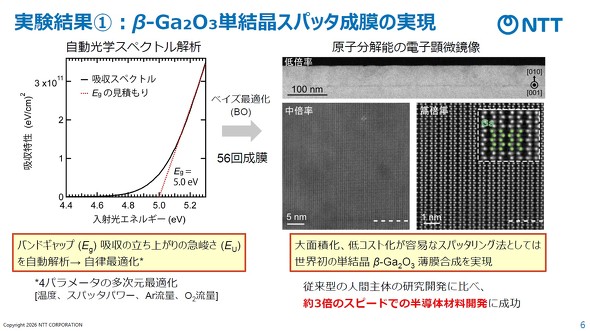

β-Ga2O3単結晶スパッタ成膜の実現［クリックで拡大］ 出所：NTT

　β-Ga₂O₃は約5eVの大きなバンドギャップを持ち、高い電圧に耐えやすいことから次世代パワーデバイスへの応用が期待されている。一方、大面積化や低コスト化に有利なスパッタ法による高品質な単結晶薄膜の形成は未成熟な技術だった。NTTによると、スパッタ法によるβ-Ga₂O₃単結晶薄膜の作製は「世界で初めて」だという。
