高周波電力校正で10倍の高精度 HIOKIが新計測標準：パワエレ高度化に対応

HIOKI（日置電機）は2026年7月8日、電力計の誤差校正の基準に用いる新たな計測標準を開発したと発表した。新開発の熱量計を用いた手法で、国家計量標準機関で用いられる校正手法を含む従来手法と比べ、約10倍の高い精度を実現したという。

[杉山康介，EE Times Japan]

　HIOKI（日置電機）は2026年7月8日、電力計の誤差校正の基準に用いる新たな計測標準を開発したと発表した。電力損失が熱として現れる物理現象を利用したもので、同社が新開発した熱量計を用いた手法は、入力皮相電力の0.01％以下の微小発熱を、動作周波数の影響をほぼ受けずに検出できる。

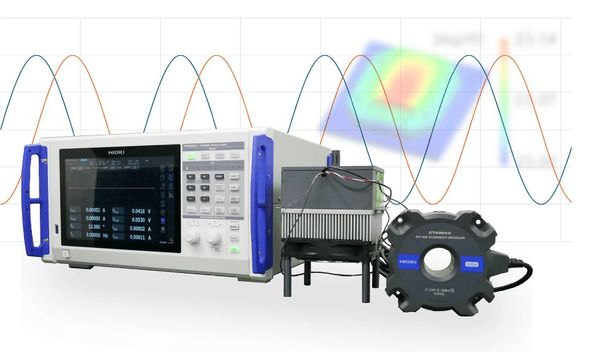

中央が新開発の熱量計［クリックで拡大］出所：HIOKI

熱的測定で従来手法の約10倍の高精度を実現

　電気自動車（EV）のモーターやデータセンター向け電源など、パワーエレクトロニクス技術はより高いスイッチング周波数、より小さなエネルギー損失へと進化している。同時により広い周波数範囲で、より高精度に校正する必要も高まっていて、校正対象の測定器よりも高精度な計測標準が求められている。

　従来の電気的な校正手法は、高周波数になるほど校正不確かさが悪化していたが、熱的な測定には周波数の影響を受けにくい特長がある。HIOKIが新開発した熱量計は、周囲温度の変動など外部熱影響を継続的に補正する機構を備えていて、高周波領域でも高い校正確度を維持できる。

　この熱量計を使った校正手法によって、200kHzで皮相電力の0.006％、1MHzで0.014％の不確かさを実現。国家計量標準機関で用いられる校正手法（200kHzで不確かさ0.05％）を含む従来手法と比べ、約10倍の高い精度を実現したという。

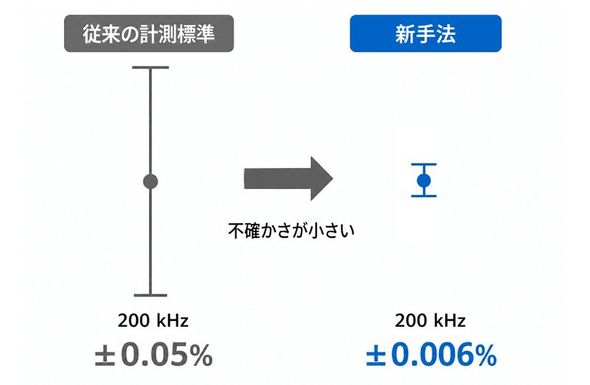

約10倍の高い精度を実現［クリックで拡大］出所：HIOKI

　またHIOKIは「同計測標準を用い、HIOKI製パワーアナライザー『PW8001』と電力センサー『CT6904A』で有効電力測定誤差を校正した結果、200kHzまでの誤差が皮相電力の0.04％以下であることも確認した。従来の計測標準では十分に計測することが困難なほど、高精度の領域だ」としている。

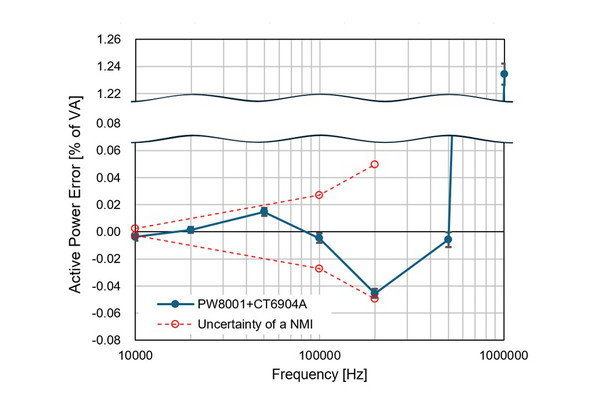

新開発の熱量計とパワーアナライザー「PW8001」、電流センサー「CT6904A」での有効電力測定誤差の校正結果［クリックで拡大］出所：HIOKI

　HIOKIは同計測標準を、広帯域電力測定の精度を支える基盤技術として活用する考えだと説明。「高周波性能をトレーサブルな精度で検証できる能力は、顧客の製品開発において大きな競争優位につながる。今後、同技術を用いた校正サービスの展開を計画するとともに、さらに測定技術を高度化し、パワーエレクトロニクス分野の高効率化と信頼性向上に貢献する」（HIOKI）

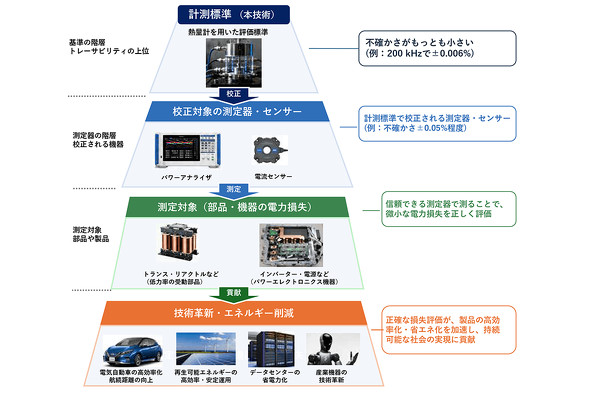

新計測標準でパワーエレクトロニクス分野に貢献［クリックで拡大］出所：HIOKI
