「2026年度版　実装技術ロードマップ」の概要をご報告するシリーズ。今回は「2.2　情報通信」の「2.2.1.1　光伝送技術と光トランシーバ構造」について、概要を説明する。

[福田昭，EE Times Japan]

「2.2.1.1　光伝送技術と光トランシーバ構造」の概要を説明

　電子情報技術産業協会（JEITA）が2026年6月に発行した「2026年度版　実装技術ロードマップ」の概要をご報告するシリーズの第5回である。報告のベースは、2026年6月9日に開催された完成報告会（注：報告会の撮影および録音は禁止）の講演スライドだ。ロードマップの策定を担当したJEITA Jisso技術ロードマップ専門委員会（JJTRC：Japan Jisso Technology Roadmap Council）のご協力を得て講演スライドの一部を掲載している。この場を借りて同委員会の皆さまに深く感謝したい。

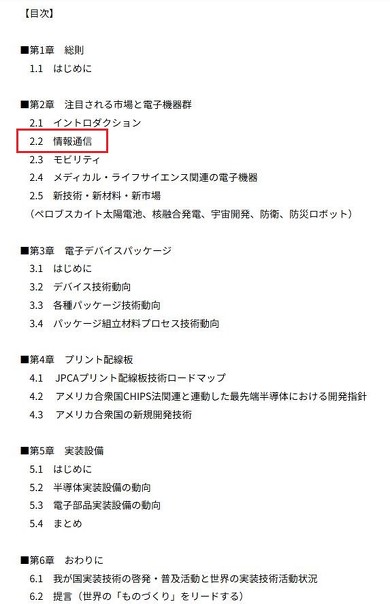

「2026年度版　実装技術ロードマップ」の目次。同ロードマップ（PDF版）の購入サイトから抜粋したもの［クリックで拡大］

　シリーズの前回（第4回）では、「第2章　注目される市場と電子機器群」の第2章第2節「2.2　情報通信」の概要説明を始めた。「2.2　情報通信」は、「2.2.1　コンピューティングの分類および動向」と「2.2.2　モバイルデバイス、メタバース」に大別される。

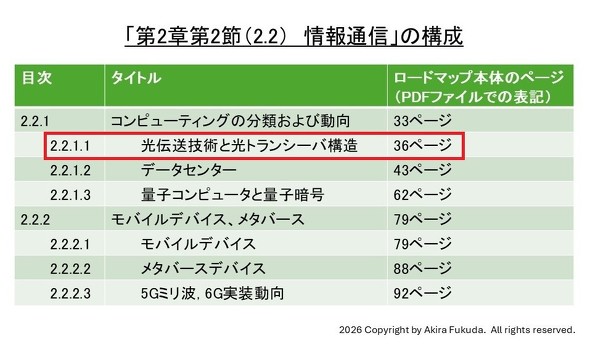

「第2章第2節（2.2）　情報通信」の構成［クリックで拡大］ 出所：「2026年度版　実装技術ロードマップ」（PDF版）

　「2.2.1　コンピューティングの分類および動向」は序文と、「2.2.1.1　光伝送技術と光トランシーバ構造」「2.2.1.2　データセンター」「2.2.1.3　量子コンピュータと量子暗号」で構成される。「2.2.2　モバイルデバイス、メタバース」は、「2.2.2.1　モバイルデバイス」「2.2.2.2　メタバースデバイス」「2.2.2.3　5Gミリ波、6G実装動向」に分かれる。前回では「2.2.1」の序文に相当する部分の概要を述べた。今回は「2.2.1.1　光伝送技術と光トランシーバ構造」の概要をご説明する。

電気配線の性能限界を光配線が突破

　「2.2.1.1　光伝送技術と光トランシーバ構造」は、（1）〜（6）の6つの項目から成る。電気配線の物理限界、光伝送の利点、光伝送の要素技術、光電融合の技術課題、光電融合のロードマップなどを論じている。

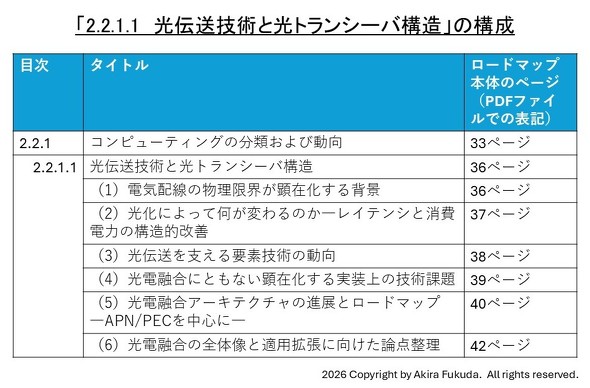

「2.2.1.1　光伝送技術と光トランシーバ構造」の構成［クリックで拡大］ 出所：「2026年度版　実装技術ロードマップ」（PDF版）

　コンピューティングでは従来、電気配線による信号伝送が主流を占めていた。金属導体を伝送媒体とする電気配線は、配線経路の自由度が高く、直並列伝送に容易に対応する。短距離伝送では半導体チップとプリント基板の多層配線、中距離伝送では導体ケーブルが主に使われてきた。

　電気配線の弱点は、伝送距離が延びる、あるいは伝送周波数が高くなると信号品質が劣化することにある。劣化を防ぐ技術にはプリエンファシス（高周波成分を送信側で増幅）やイコライザ（等化器）、クロック・データ・リカバリ（CDR）、クロックバッファ、リタイマーなどがあるものの、いずれも消費電力の増加と送受信回路の複雑化（コストの上昇）を招く。

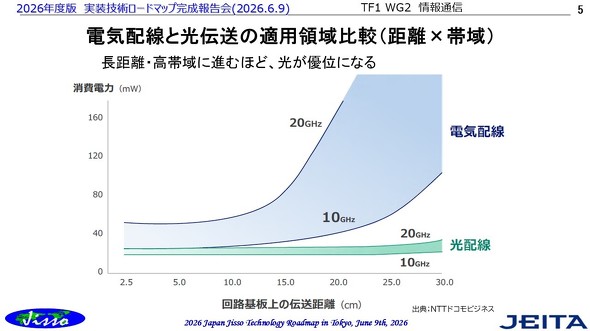

電気配線と光配線の適用領域比較（距離×帯域）［クリックで拡大］ 出所：JEITA Jisso技術ロードマップ専門委員会

　そこで特に高い周波数の信号をある程度の長さで伝送する場合、電気信号を光信号に変換し、光信号で伝送すること（光伝送）がコストと消費電力で優位となる。光伝送では、光源であるレーザーの光を、電気信号で駆動する変調器によって光信号に変換する。伝送媒体には光ファイバや光導波路、空間（大気）などがある。

　送信された光信号は、受光素子によって電気信号に変換される。受光素子（フォトダイオード）の一般的な出力は電流なので、インピーダンス変換増幅器（TIA）によって電圧信号に変換する。ここからは電気配線によって信号を伝送・処理する。
