PFC＋フライバック制御レファレンスで電源を小型に、ローム：LogiCoA電源ソリューションの第2弾

ロームは、「LogiCoA」電源ソリューションの第2弾として、PFC（力率改善）とフライバックという2種類のコンバーターを1個のマイコンで制御できる電源のレファレンスデザイン「REF67004」を開発した。

[馬本隆綱，EE Times Japan]

より小型のパワーデバイスやインダクターの選択が可能に

　ロームは2025年6月、「LogiCoA」電源ソリューションの第2弾として、PFC（力率改善）とフライバックという2種類のコンバーターを1個のマイコンで制御できる電源のレファレンスデザイン「REF67004」を開発したと発表した。

　ロームはLogiCoA電源ソリューションとして、シリコンMOSFETなどのパワーデバイスやゲートドライバーICで構成される「アナログ制御パワーステージ回路」と、LogiCoAマイコンを中心とした「デジタル制御電源回路」を組み合わせることで、さまざまな電源トポロジーを容易に制御できる環境を提供している。

　REF67004は、AC入力を電流臨界モードPFCコンバーターで昇圧した後に、疑似共振フライバックコンバーターでDC 24Vを出力するレファレンスデザイン。キャリブレーション機能によって外付け部品の特性ばらつきを補正し、LogiCoAマイコンが高い精度で各種電圧設定や過電流保護を行う。これにより、電源設計のマージンを小さくでき、小型のパワーデバイスやインダクターを用いることが可能となる。

　また、REF67004はログ保存機能によって、入力電圧や出力電圧・電流、温度といった動作履歴、停止直前の動作状態などを保存できる。これらのデータを解析すれば故障原因の特定などが容易に行える。なお、ロームの公式ウェブサイト上に公開されている電源制御用OS「RMOS」を含むサンプルプログラムを用いれば、PCを活用して電源の制御パラメーターを設定したり、動作履歴のデータを取得したりすることができる。

　なお、レファレンスデザインボード「LogiCoA003-EVK-001」（サンプル価格は税別で10万円）を用いれば実機で評価できる。

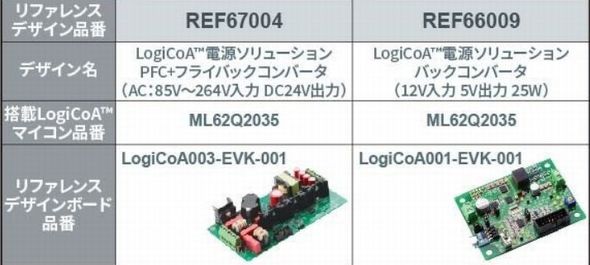

LogiCoA電源ソリューションのレファレンスデザイン。左が今回発表した製品、右は第１弾製品［クリックで拡大］ 出所：ローム
