空孔コア光ファイバーで次世代光回線を実証 省エネ通信に前進:消費電力を従来の10分の1に低減へ
沖電気工業(OKI)とライテラジャパン、慶應義塾大学は、空孔コア光ファイバー(HCF)を用いて次世代光回線の実証に成功した。通信トラフィックの増大に対応しつつ、消費電力を従来の10分の1に低減できるという。
沖電気工業(OKI)とライテラジャパン、慶應義塾大学は2026年5月、空孔コア光ファイバー(HCF)を用いて次世代光回線の実証に成功したと発表した。通信トラフィックの増大に対応しつつ、消費電力を従来の10分の1に低減できるという。
実証実験は、OKIが中心となって開発した次世代光回線システムのプロトタイプと、古河電工グループのLighteraが開発したHCFを組み合わせ、慶應義塾大学が新川崎タウンキャンパス内に設置したオープンラボ「未来光ネットワークオープン研究センター」で行った。
HCFは中心部が空洞になっており、光信号を空気中で伝送する光ファイバー。一般的な光ファイバーに比べ信号の劣化が少ない。このため、広帯域伝送や低遅延伝送に適しているという。
今回は、1.26〜1.58μmという広帯域波長多重信号の1芯双方向伝送に、「世界で初めて成功した」という。収容切り替えを適切に行えば、消費電力を最小化できることも確認した。この技術が実用化されれば、消費電力を従来より1桁小さくできる可能性があるという。
今回の実証結果を踏まえ、OKIは100G-PONの実用化やIOWNに必要なアクセスシステムの実用化を目指す。ライテラは空孔コア光ファイバーの早期実用化と量産化に取り組む予定である。

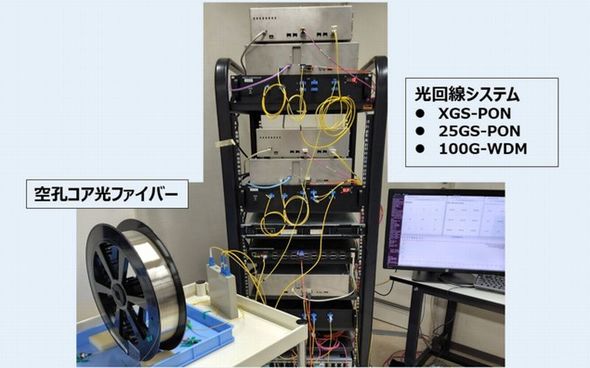

次世代光回線システムのプロトタイプと空孔コア光ファイバーを用いた実証実験の模様[クリックで拡大] 出所:OKI
