「国際メモリワークショップ(IMW)」が始まるまで福田昭のストレージ通信(317) 国際メモリワークショップ(IMW)の50年(1)(2/2 ページ)

» 2026年07月09日 11時00分 公開
[福田昭EE Times Japan]
前のページへ 1|2

不揮発性メモリの二大記憶原理が1967年に相次いで発見

 一方で不揮発性メモリに関する重要な発見が1967年に相次いだ。不揮発性メモリの記憶方式には大別すると「浮遊ゲート(フローティングゲート)方式」と「電荷捕獲(チャージトラップ)方式」がある。このことは約60年後の現在でも変わっていない。この2つの方式によるメモリが相次いで試作されたのが、1967年だった。前者はベル電話研究所、後者はスペリーの業績である。

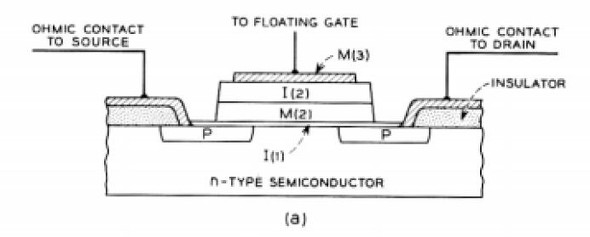

「浮遊ゲート(フローティングゲート)方式」の不揮発性メモリセル(絶縁ゲートFET)断面構造[クリックで拡大] 出所:D. Kahng and S. M. Sze、A Floating Gate and Its Application, The Bell System Technical Journal, July-August 1967

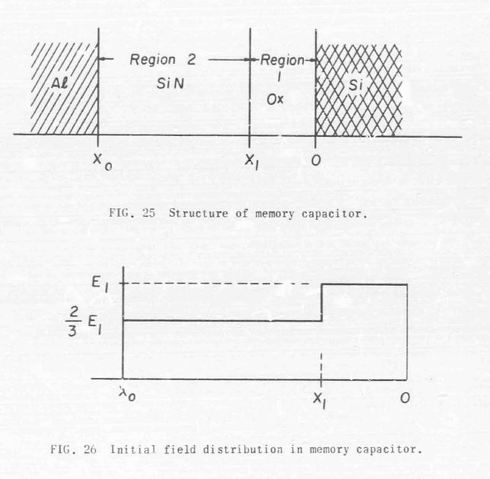

「電荷捕獲(チャージトラップ)方式」のキャパシタ構造。金属ゲートと半導体の間に、2種類の絶縁膜(窒化膜と酸化膜)をレイアウトした[クリックで拡大] 出所:H. A. R. Wegener, Investigation of New Concepts of Adaptive Devices, Interim Scientific Report NAS12-570, Sperry Rand Research Center, September 1968

 1974年には、SISCのランプセッション(夕方〜夜の討論セッション)で「電荷捕獲(チャージトラップ)方式」の不揮発性メモリ技術が採り上げられる。このランプセッションで半導体の研究開発コミュニティーでは、不揮発性メモリを専門に扱う国際学会の必要性が認識された。

 そして1976年、サファイア半導体(Silicon On Sapphire)技術の専門学会「SOS Technology Workshop」の主要会員が、半導体不揮発性メモリ専門の学会設立へ動いた。これが「不揮発性メモリワークショップ(NVSMW)」となる。初回のNVSMWは同年8月に米国コロラド州ベイル(Vail)で開催された。

(次回に続く)
