日本電気硝子は、次世代半導体パッケージ向け基板材料として、レーザー改質・エッチング加工用とCO2レーザー加工用の「大型TGV(Through Glass Vias)ガラスコア基板」を新たに開発した。
日本電気硝子は2025年5月、次世代半導体パッケージ向け基板材料として、レーザー改質・エッチング加工用とCO2レーザー加工用の「大型TGV(Through Glass Vias)ガラスコア基板」を新たに開発したと発表した。
半導体デバイスは、より高性能で高密度化が求められている。これを可能にする手法の1つとしてチップレット技術が注目されている。こうした中、大型のパッケージ基板として平たん性や高絶縁性、高剛性を兼ね備えた無機コア基板のニーズが高まっているという。
このため同社でも、無機コア基板分野に注力し、CO2レーザーを用いてビア加工した「GCコア」や「ガラスコア基板」を独自開発してきた。一方で、レーザー改質・エッチングによるTGV加工のニーズも高まってきたことから、2020年よりガラス材料の開発とサンプル品の提供を行ってきた。

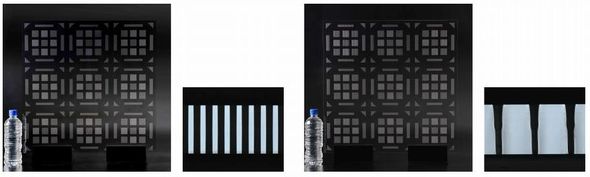

今回、レーザー改質・エッチングに最適な新材料を開発するとともに、自社設備でTGV加工した515×510mmサイズのガラスコア基板について、サンプル供給できる体制を整えた。TGV加工なしの原板についても提供していく。
なお、2024年に発表したCO2レーザー対応の無機コア基板については、2028年の量産開始を目指している。
