IOWN APN活用で遠隔地の産業機器をリアルタイム制御、NTT東ら：最大1600km離れていても大丈夫

NTT東日本と三菱電機、CC-Link協会（CLPA）は、産業用ネットワーク「CC-Link IE TSN」を搭載した産業用機器同士をIOWN APN（アイオン・オールフォトニクスネットワーク）で結び、遠距離間でのリアルタイム通信に成功した。最大1600km離れた場所に設置された機器をリアルタイムに監視／制御できることを確認した。

[馬本隆綱，EE Times Japan]

遠隔地にある工場の生産状況把握や製造装置の監視・制御が可能に

　NTT東日本と三菱電機、CC-Link協会（CLPA）は2025年10月、産業用ネットワーク「CC-Link IE TSN」を搭載した産業用機器同士をIOWN APN（アイオン・オールフォトニクスネットワーク）で結び、遠距離間でのリアルタイム通信に成功したと発表した。最大1600km離れた場所に設置された機器をリアルタイムに監視／制御できることを確認した。

　産業界では、製造現場のデジタル化や遠隔監視／制御のニーズが高まっている。ところが、従来の拠点間ネットワークを活用し、遠隔地にある工場の生産状況を把握したり、製造装置を監視／制御したりしようとしても、「遅延」や「ゆらぎ」が生じて正常な通信が行えないなど課題もあった。

　今回の実験では、CC-Link IE TSNのマネジャー局を搭載した三菱電機製シーケンサーを、NTTe-City Labo内の「IOWN Lab」（東京都調布市）に設置。ローカル局を搭載した三菱電機製シーケンサーや、リモート局となる三菱電機製リモートIOを「eXeFIELD AKIBA」（東京都千代田区）に設置した。IOWN APNの実回線を用い、約20km離れたこれらの拠点を接続した。遅延性能とゆらぎ性能を実測した結果、CC-Link IE TSNの仕様を十分に満たしていることを確認した。

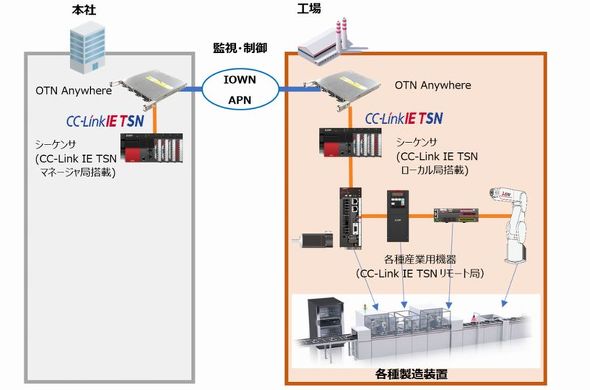

IOWN APNを活用したCC-Link IE TSN通信システムの一例［クリックで拡大］出所：NTT東日本他

　OTN Anywhereの遅延調整機能を用い、疑似的に最大1600km（青森〜下関間のAPN距離に相当）の回線遅延を付加した。この結果、IOWN APNで接続された機器間は、CC-Link IE TSNによってリアルタイムに通信できることが分かった。CC-Link IE TSは安全通信機能を備えていて、遠隔地通信を行っても機能安全を確保できる可能性があるという。なお今回は、CC-Link IE TSNのClass B仕様で実証を行い、通信ノード間の同期精度が1マイクロ秒以下であることを確認した。

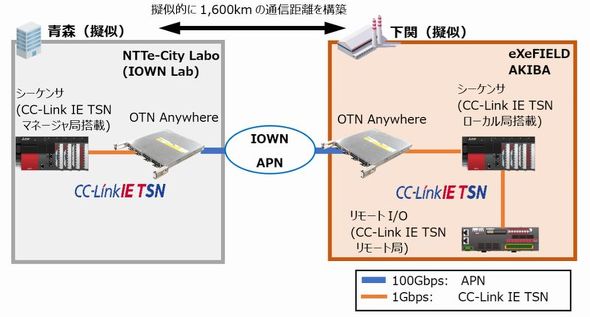

今回の実証に用いたシステム構成［クリックで拡大］出所：NTT東日本他
