Arete Researchの共同創設者であるJim Fontanelli氏は、数社の大手AI顧客企業への過度な依存は、TSMCにリスクをもたらすのではないか」との疑問を呈している。
「AIが引き続き他のエンドマーケットを大きく上回って成長する中、TSMCは、数少ない顧客に対する集中度(依存度)がこれまでよりもずっと高くなってきている」と同氏は述べる。

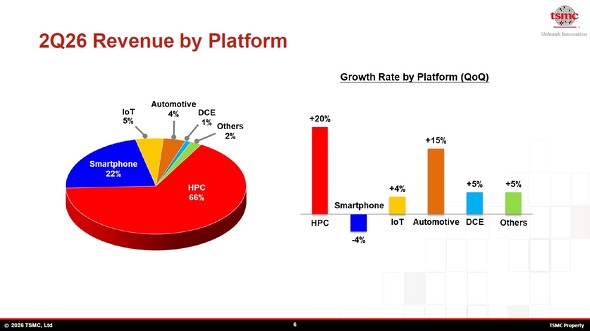

それに対してWei氏は「AI市場では、数多くの新しいプレイヤーが登場しており、『新しい産業』だといえる。かつて当社最大の事業分野だったスマートフォン事業は、2026年第2四半期には売上高全体の22%まで縮小した。2025年にAIによるメモリチップ不足が発生したために、スマートフォンの売上高が減少したのだ」と指摘する。
TSMCの高性能コンピューティング(HPC)分野の顧客には、NVIDIAやAMDといったAIチップ設計企業が名を連ねている。TSMCのHPC事業は20%以上成長し、同社の総売上高の3分の2を占めるようになった。
TSMCは米国での投資を拡大する一方で、台湾にも13カ所の最先端ファブおよび先進パッケージング施設を建設する予定だ。同社の生産能力の大部分は、台湾内の3カ所のいわゆる「メガファブ」に集中している。アリゾナ州は、同社にとって米国初のメガファブとなる。
TSMCは、台湾、米国、日本にそれぞれ1か所ずつ、計3か所の3nmプロセスの製造施設を建設する予定だ。既存の生産能力を最大限に活用するため、同社は5nmプロセスの製造施設を3nmプロセス生産向けに転換している。
今後の見通しについて、TSMCは、次世代ノードは予定通り、数年以内に量産を開始すると話した。
TSMCは、新プロセスの「A14」が2027年に量産開始となる見込みだとしている。さらに、同社では初めてとなる裏面電源供給技術「Super Power Rail」を採用した「A12」の量産は、2029年に開始される見込みだ。ちなみに、Intelは2025年の「Intel 18A」プロセスノードの発表に合わせ、裏面電力供給技術「PowerVia」を導入した。
【翻訳:田中留美、編集:EE Times Japan】
