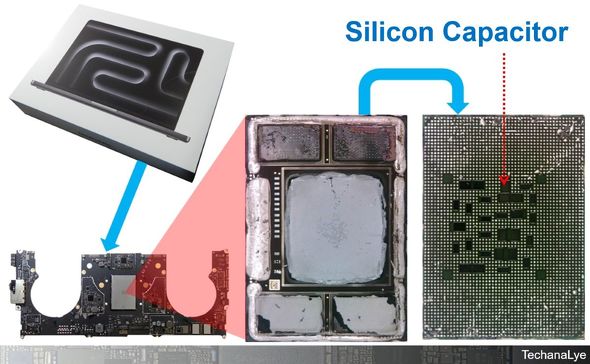

図1は2026年3月に発売されたApple「MacBook Pro」に搭載のApple「M5 Pro」の様子である。M5 ProはDRAMメモリとプロセッサを1パッケージ化した構造になっている。パッケージ裏面には、電源安定化などに寄与するシリコンキャパシターが埋め込まれている。こうした構造は「Mシリーズ」に一貫して活用されている。シリコンキャパシターはCPUやGPUなどの演算器の直上に配置される。

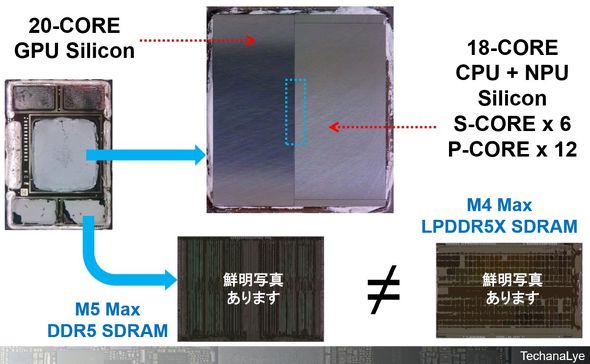

図2はM5 Proの詳細である。プロセッサは4個のシリコンの組み合わせで構成されたチップレットだ。内2つは機能が搭載されないダミーシリコンとなっている。こうした構成はApple初ではなく、VR機器「Apple Vision Pro」搭載の「R1」プロセッサですでに活用されている。
M5 ProはTSMC 3nmで製造されるGPUシリコンと、CPUやNPUなどを搭載するCPUシリコンで構成され、2つのシリコンは図上中央の水色点線部で接続されている。実際にはシリコンの機能面の配線層剥離写真で確認できるが、M5 Proではシリコンの配置関係を明らかにするため、シリコン裏面を掲載した。
M5 Proに組み合わせるDRAMはDDR5だ。2024年発売の「MacBook Pro」に搭載された「M4 Pro」で使ったDRAM LPDDR5Xとは別物になっている(詳細は省略)。M5 Proでは、M4 Proまでの単体シリコンからチップレットへ、LPDDR5XからDDR5へと大幅な内部の入れ替えを行っている。
CPUの構成も大幅に変更されている。従来の高性能コア(P-CORE)と高効率コア(E-CORE)の組み合わせから、ALL Bigのスーパーコア(S-CORE)とP-COREの組み合わせになっている。微細化、高密度化によってP-COREが小面積で実現できるようになったからだ。NVIDIAの「DGX Spark」に搭載される「GB10」もE-COREを持たないALL Big構成だ。今後は各社ALL Bigに向かうものと思われる。

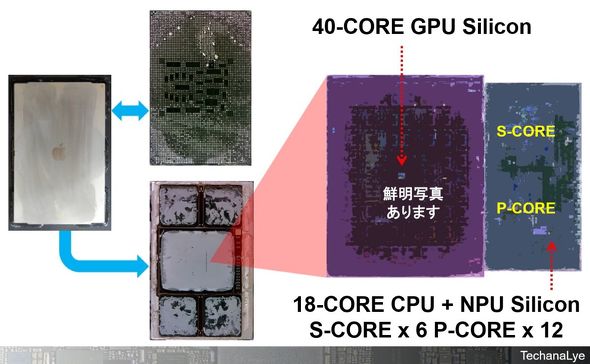

図3は2026年3月発売のApple MacBook Proの上位機種に搭載された「M5 Max」の様子である。基本構成はM5 Proと同じだが、メモリ容量は2倍(最大128GB)、GPUコア数もM5 Pro(20コア)の倍の40コアとなっている。CPU、NPUシリコンは、M5 Proと同じものを組み合わせている。GPUシリコンを入れ替えることで、M5 Maxとなっているわけだ。
GPU内部はスケーラブル構造になっているので、設計開発自体はコピペで展開できる構成だ。詳細は省くが、ウエハーの欠陥密度の関係で大きなシリコンは歩留まりを落としてしまう。GPU、CPUを1シリコンで作るよりも、GPUを分離して製造する方が歩留まりは上がる。GPUシリコンを小面積化することでトータルコストを抑える方向に動いているわけだ。

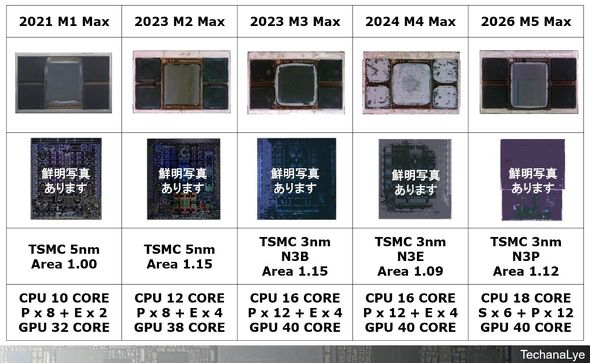

表1は歴代のApple「Mシリーズ Max」プロセッサのまとめである。5nmからスタートし、途中3nmに切り替えながら5世代の進化を果たしている。トータル面積には若干の変動があるものの、15%程度の差に収まっている。表にはないが、周波数はM1 Maxが3.2GHz、M5 Maxは4.6GHzと44%向上している。搭載されるコア数も確実に増えており、微細化の効果(高速、高密度)が教科書的に表れている。次世代の2nm版の数字が今から楽しみだ。
