メディア

同一液中で異なる結晶型酸化チタン種を連続積層：次世代太陽電池応用に期待

岐阜大学は、1つのチタン原料溶液を用いながら、反応温度を変えることで異なる酸化チタン結晶種を選択的に作り分ける手法を開発した。この手法を用いて、異なる結晶型酸化チタン種を原子レベルで連続積層することにも成功した。

» 2025年08月08日 13時30分公開

[馬本隆綱，EE Times Japan]

70℃でアナターゼ型、60℃でルチル型の酸化チタンを生成

　岐阜大学工学部の萬関一広准教授らは2025年8月、1つのチタン原料溶液を用いながら、反応温度を変えることで異なる酸化チタン結晶種を選択的に作り分ける手法を開発した。この手法を用いて、異なる結晶型酸化チタン種を原子レベルで連続積層することにも成功した。

　酸化チタン（TiO₂）は、白色顔料や光触媒として知られ、ペロブスカイト太陽電池の構成材料などに用いられる。ルチル型やアナターゼ型など複数の結晶構造を有する酸化チタンを結晶化するためには、一般的に100℃以上の高温・高圧の水熱合成法や、約500℃での熱処理が行われてきた。

　今回の研究では、塩化物イオンが結合したチタンオキソクラスターを、水溶液中で重縮合させるために必要な条件のなかで、反応温度を変えてみた。そして、反応開始から24時間経過するまでに酸化チタンがどのように結晶成長するかを調べた。

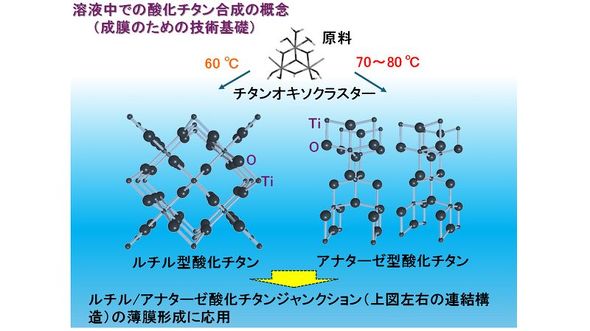

酸化チタンの低温合成と成膜に関する概念［クリックで拡大］出所：岐阜大学

　この結果、例えば70℃では平均粒径が4nmのアナターゼ型酸化チタンが生成されるのを確認した。これに対し、60℃では平均粒径が9nmのルチル型酸化チタンが生成された。これにより、同じチタン原料溶液を用い80℃以下の反応温度で制御した場合、ルチル型とアナターゼ型の酸化チタンを、わずか10℃という温度差で選択合成できることを実証した。

　さらに、同一溶液を利用して、ルチル／アナターゼ酸化チタンの積層膜を作製することにも成功した。1層目の反応温度を60℃に、2層目の反応温度を70～80℃にそれぞれ制御することによって、2段階連続成膜を実現した。

　この試料を電子顕微鏡やX線回析パターンを使って解析したところ、60℃の低温領域では、ブルッカイト酸化チタンが、ルチル層と共存する形でわずかに析出されていることを確認した。また、ルチル／アナターゼ酸化チタン複合層の膜厚を100～150nmに制御する技術も確立できたという。

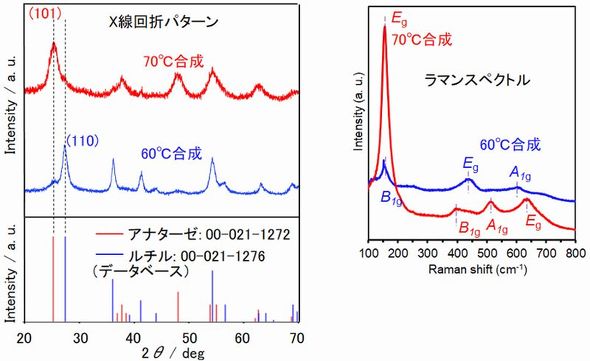

合成した酸化チタン粉末のX線回析パターンとラマンスペクトル［クリックで拡大］出所：岐阜大学

化学溶液析出の温度プロファイル［クリックで拡大］出所：岐阜大学

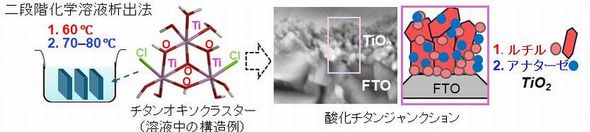

ルチル／アナターゼ酸化チタンジャンクション形成の模式図［クリックで拡大］出所：岐阜大学

層厚を制御した多層構造の人工強磁性細線を作製
岐阜大学と名古屋大学、早稲田大学、京都大学の研究グループが、層膜を制御した多層構造の「人工強磁性細線」の作製に成功した。人工強磁性細線を利用した大容量メモリや磁気センサーの開発などに期待する。
岐阜大ら、ポリオキソメタレートの半導体化に成功
岐阜大学の研究グループと東京大学は、絶縁体の「ポリオキソメタレート（POM）」を白金多核錯体でつなぐと電気伝導性が向上し、半導体化することを明らかにした。近赤外光を強く吸収することも分かった。
障害物があっても切れにくいテラヘルツ無線伝送を実証
岐阜大学とソフトバンク、情報通信研究機構（NICT）、名古屋工業大学らの研究グループは、300GHz帯テラヘルツ（THz）無線伝送において、自己修復特性を有する「ベッセルビーム」を用いることで、障害物がビーム中心を横切った場合でも通信が可能なことを実証した。
たった2枚の画像で高度な判定、汎用外観検査AI
岐阜大学は、2枚の画像データだけでも高度な判定が可能な「汎用外観検査AI」を開発した。種類が異なる製品の検査も、1つのAIで行うことができる。このため、生産現場に導入するコストや期間を大幅に削減することが可能となる。
人工光触媒をパネル化、CO2からギ酸を大量生成へ
三菱電機と東京科学大学は、可視光を吸収するポリマー状の窒化炭素（PCN）を固定化した光触媒パネルを用い、CO2からギ酸を生成することに成功した。ギ酸の大量生成を可能にすることで、再生可能エネルギーの利用拡大に貢献していく。
6G向けテラヘルツ波吸収フィルムを極薄で実現
東京大学の研究グループは0.1T～1THzのテラヘルツ波を吸収する極薄の「テラヘルツ波吸収フィルム」を、新日本電工と共同で開発した。6G（第6世代移動通信）や非接触バイタルモニタリングシステム、セキュリティセンシングシステムなどの用途に向ける。
