第6章　破綻ラインを探る

　ここまで述べてきたように、AI投資の持続可能性を判断するには、GPU台数だけでなく、HBM、電力、そして電源インフラまで含めて一体で見る必要がある。本章では、1万GPU級クラスタを代表ケースとして、どの水準で投資回収が不可能になるのか――すなわち「破綻ライン」を定量的に示す。

6-1）GPU台数から逆算すると、HBMと電力はこう膨らむ

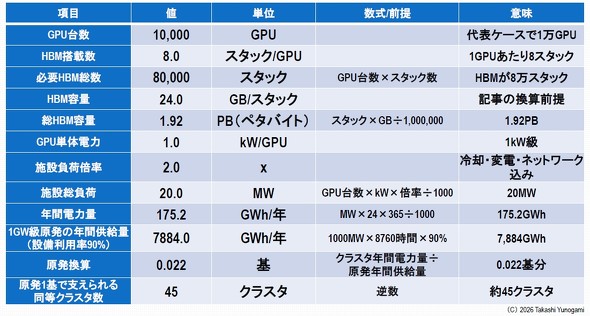

　まず、1万GPUクラスタを前提に置く。1クラスタ当たりに必要となる年間電力量と、その原発換算基数を図8に示す。

図8：破綻ラインの前提となる必要電力消費の物理スケール［クリックで拡大］ 出所：各種市場調査、ベンダ見積レンジ、業界アナリスト推計、TrendForceを始めとする各種メモリ市場レポート、NVIDIA仕様などを基に筆者作成

　1GPU当たりHBMを8スタック搭載すると仮定すれば、必要となるHBMは合計8万スタックに達する。1スタック24GBで換算すると、総搭載量は約1.92PBになる。さらに電力面では、1GPU当たり1kW級、施設全体では冷却・変電・ネットワーク負荷を含めて約2倍の負荷がかかるとすると、1万GPUクラスタの施設負荷は約20MWとなる。

　年間電力量では約175.2GWhに達し、これは1GW級原発1基を設備利用率90％で運転した場合の年間供給量で割ると、約0.022基分に相当する。逆に言えば、原発1基でわずか約45拠点しか支えられない計算となり、AIクラスタを大規模に増やせば、原発級電源の新設なしには到底追い付かない。

6-2）破綻ラインの定義

　前述したとおり、1万GPUクラスタ、初期投資7億米ドル、会計上の償却5年、年間運用費3500万米ドル、年間電力費約3500万米ドルとすると、年間総コストは約2.10億米ドルとなる。このとき、損益分岐条件は、第3章で述べた通り次式で表される。

　必要請求単価 ＝ 年間総コスト ÷（GPU台数 × 24時間 × 365日 × 稼働率）

　稼働率70％を前提にすると、必要請求単価は約3.43米ドル/GPU時間となる。これが本稿でいう「破綻ライン」である。つまり、AIサービス価格がこの水準を下回るか、あるいは稼働率がこの前提を割り込んだ瞬間、投資は回収不能領域に入る。

　なお、会計上の償却5年はNVIDIA GPUの技術サイクル（おおむね2年程度で世代交代）に比べると楽観的な前提である。後述の崩壊シナリオ③では、この償却期間の短縮が収益構造に与える影響を検証する。

6-3）破綻は急激に起きる

　通常のインフラ産業では、利益率は徐々に低下する。だが、固定費が極端に大きいAIデータセンターでは、以下の3つの理由から、一定のラインを下回ると損益が一気に悪化する。

• GPUとHBMの初期投資は巨大で固定的である
• 電力と冷却負荷も高く、容易には下がらない
• 一方で、必要請求単価（市場価格）だけは競争によって下がる

　このため、AI投資は線形ではなく非線形に悪化する構造を持つ。すなわち「少し悪化したら少し苦しくなる」のではなく、「ある臨界点を超えると突然赤字が大きくなる構造」を持つ。これが破綻ラインの本質である。

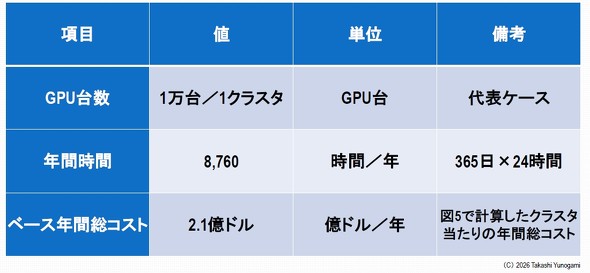

　では、AIデータセンターが破綻するシナリオを3つに分けて定量的に算出してみたい。各シナリオの共通条件を図9に示す。

図9：AIデータセンターの破綻ラインを計算するときの共通条件［クリックで拡大］ 出所：各種市場調査、ベンダ見積レンジ、業界アナリスト推計、TrendForceを始めとする各種メモリ市場レポート、NVIDIA仕様などを基に筆者作成

6-4）崩壊シナリオ3本

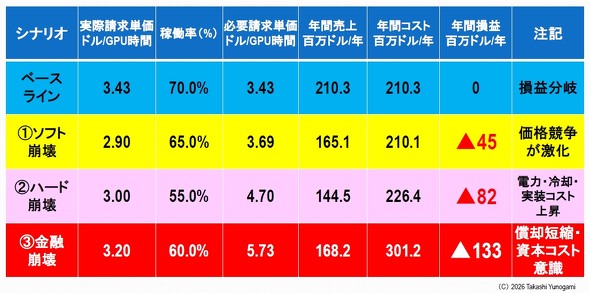

　3つの破綻シナリオについて、図10に基づきシミュレーション結果を示す。

図10：AIデータセンターが破綻する3つのシナリオのシミュレーション［クリックで拡大］ 出所：各種市場調査、ベンダ見積レンジ、業界アナリスト推計、TrendForceを始めとする各種メモリ市場レポート、NVIDIA仕様などを基に筆者作成

【① ソフト崩壊】

　最も起こりやすいのは、AI企業間の価格競争が激化するケースである。請求単価が2.90米ドル/GPU時間に低下し、稼働率が65％まで低下すると、必要請求単価は3.69米ドルに上昇し、年間損益は約4490万米ドルの赤字となる。

　ただし、図10に示す通り、この段階ではまだ全面崩壊には至らないが、利益は完全に消失し、投資回収は静かに破綻へ向かう。見かけ上の需要は維持されても、内部では資本効率が崩れている状態である。

【② ハード崩壊】

　次に危険なのが、電力・冷却・実装などの物理コストの上昇である。請求単価3.00米ドル、稼働率55％の条件に加え、電力単価の上昇や施設負荷の増大が重なると、必要請求単価は4.70米ドルに跳ね上がり、年間損益は約8,170万米ドルの赤字となる。

　図10では、この段階で赤字幅が急激に拡大していることが見て取れる。これは需要の問題ではなく、インフラコストが採算を破壊する典型例である。

【③ 金融崩壊】

　最も深刻なのは、金融面から破綻が顕在化するケースである。請求単価3.20米ドル、稼働率60％でも、償却期間の短縮（5年→4年）と資本コスト8％の負担が加わることにより、必要請求単価は5.73米ドルに達し、年間損益は約1.33億米ドルの赤字となる。

　その結果、図10の最下段が示す通り、この段階では損失はもはや吸収不能な水準（1億3300万米ドル/年）に達する。設備が物理的に壊れる前に、資本市場が先に「回収不能」と判断する――それがこのシナリオの本質である。

6-5）破綻は"非線形"に起きる

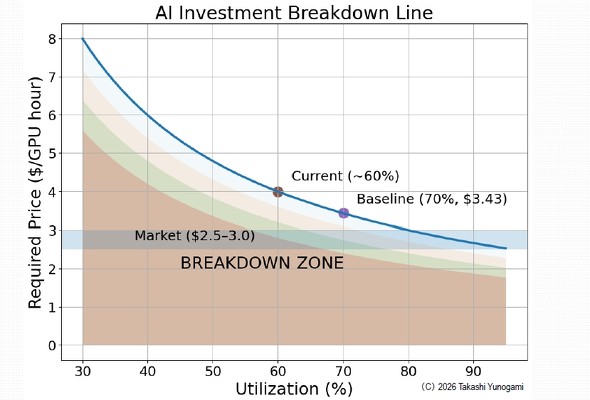

　図11は、AIデータセンターの稼働率と必要請求単価の関係を示したものである。ここで重要なのは、この関係が線形ではない点である。

図11：AIデータセンターが破綻する領域とは［クリックで拡大］ 出所：各種市場調査、ベンダ見積レンジ、業界アナリスト推計、TrendForceを始めとする各種メモリ市場レポート、NVIDIA仕様などを基に筆者作成

　稼働率70％では必要請求単価は約3.43米ドルであるが、稼働率が60％に低下すると約4米ドル近くまで上昇する。さらに50％まで低下すれば、必要単価は一気に5米ドル近くに跳ね上がる。

　図11に示された「BREAKDOWN ZONE」は、この非線形性を直感的に示している。市場価格帯（2.5〜3.0米ドル：AWS、Azure、Lambda Labs等のH100/H200時間単価レンジに基づく）は既にこの領域に深く入り込んでおり、現在のAIサービス価格は構造的に回収ラインを下回っている可能性が高い。

6-6）電力制約：AIは国家インフラ問題へ

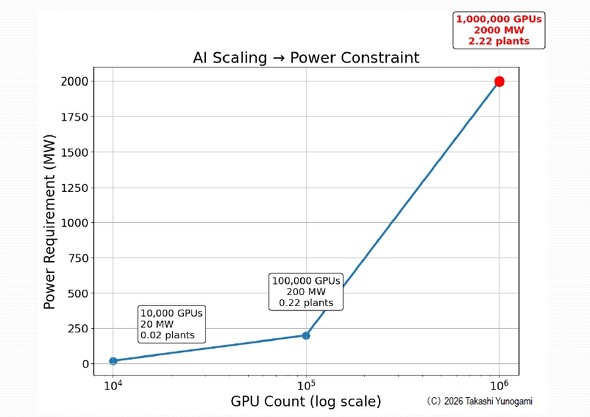

　さらに重要なのは、AI投資のスケーリングが電力インフラに直接依存している点である。図12に示す通り、1万GPUでは約20MWであるが、10万GPUでは200MW、100万GPUでは2,000MW（＝2GW）に達する。これは単なるデータセンターの拡張ではなく、電力供給インフラそのものの拡張を意味する。

図12：1万GPU→10万GPU→100万GPUとともに必要電力量が急増［クリックで拡大］ 出所：各種市場調査、ベンダ見積レンジ、業界アナリスト推計、TrendForceを始めとする各種メモリ市場レポート、NVIDIA仕様などを基に筆者作成

　この電力を原発に換算すると、

• 1万GPUクラスタ：0.02基
• 10万GPUクラスタ：0.2基
• 100万GPUクラスタ：2.2基

となる。

　AI投資の拡大とは、電力インフラの拡大そのものであることが分かる。AIデータセンターはもはやIT産業だけの問題ではなく、電力・土地・建設能力などの「国家の供給能力の問題」へと転化している。

6-7）AI投資が直面する“破綻”

　現在のAIデータセンターへの投資は「採算が取れない」だけでなく、「物理的にも持続し得ない」構造にある。市場価格の下落、稼働率の低下、電力コストの上昇、資本市場の厳格化――そのいずれか一つが進むだけでも、破綻ラインは即座に顕在化してしまう。そして、その破綻は、徐々にではなく、ある臨界点を超えた途端に、突然起きる。これは、もはや半導体産業の問題にとどまらず、国家レベルの電力供給能力の問題でもある。

終わりに

　日本経済新聞などの報道によれば、2026年4月3日に、高市早苗首相は米ハイパースケーラーの1社であるMicrosoftのブラッド・スミス社長と会談し、同社による100億米ドル（1兆6000億円ほど）に及ぶデータセンターの日本への投資を歓迎したとされる。

　だが本稿で示した通り、その投資は採算が崩れ、電力を大量に消費し、国家インフラに負荷をかける構造を持つ。こうした投資を歓迎することは、国益に資する成長戦略とは言い難く、むしろ自国の電力と資本を外資のAIインフラに差し出す結果となりかねない。

　AIブームの熱狂の裏で、日本が支払うことになるコストの大きさを、いま冷静に見極める必要があるだろう。
