外付けマイコン不要の3相モーター用ドライバーIC、サンケン電気：600V／5.0A品の量産を開始

サンケン電気は、外付けマイコンが不要な高圧3相モーター用ドライバーIC「SIM262xM」シリーズとして、定格電圧600V、定格電流5.0Aの「SIM2622M」を開発し量産を始めた。定格電流が2.5Aの「SIM2621M」も開発中である。

[馬本隆綱，EE Times Japan]

モーター駆動システムの小型化やコスト削減が可能に

　サンケン電気は2025年11月、外付けマイコンが不要な高圧3相モーター用ドライバーIC「SIM262xM」シリーズとして、定格電圧600V、定格電流5.0Aの「SIM2622M」を開発し量産を始めたと発表した。定格電流が2.5Aの「SIM2621M」も開発中だ。

　SIM262xMシリーズは、正弦波駆動方式の白物家電向け3相モーター用ドライバーICで、耐圧600Vのホール素子および、ホールIC入力に対応した。ゲート駆動用ICや出力素子に加え、制御用ICも内蔵している。このため、モーター制御用に外付けマイコンを用意する必要がなく、モーター駆動システムの小型化やコスト削減が可能となった。

　パッケージは外形寸法が36.0×14.8×4.0mmのDIP40で供給する。また、機能設定端子（IS1／IS2／IS3）に入力する信号によって、回路を変更することなく、さまざまな設定を変えることができるという。

　例えば、IS1ではモーター極数や出力パルス数、保護復帰方法を設定できる。IS2端子では使用するモーターに応じて最適な進角数が設定できる。IS3では、モーターが停止中であれば電源を切らずに回転方向を切り替えることができる。

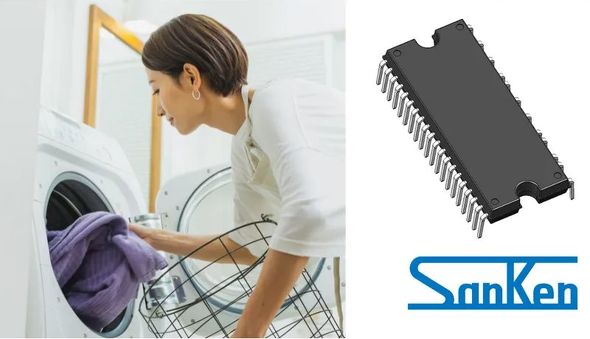

SIM262xMシリーズの外観と応用イメージ［クリックで拡大］ 出所：サンケン電気

　新製品は、エアコンのファンモーター駆動、洗濯乾燥機のファン／ポンプ駆動、空気清浄機／扇風機のファンモーター駆動といった用途に向ける。
