電力損失19％削減した産業用IGBTモジュール10種　三菱電機：産業用機器向けインバーターに最適

三菱電機は、最新のIGBTを搭載することで電力損失を最大約19％削減したパワー半導体モジュール「産業用NXタイプ1.2kV IGBTモジュール」10機種を開発、サンプル出荷を始めた。産業用機器向けインバーターなどの電力消費を低減できる。

» 2026年05月21日 09時30分公開

[馬本隆綱，EE Times Japan]

独自のSDA構造やCPL構造を採用した第8世代IGBTを搭載

　三菱電機は2026年5月、最新のIGBTを搭載することで電力損失を最大約19％削減したパワー半導体モジュール「産業用NXタイプ1.2kV IGBTモジュール」10機種を開発、サンプル出荷を始めた。産業用機器向けインバーターなどの電力消費を低減できる。

産業用NXタイプ1.2kV IGBTモジュールの外観［クリックで拡大］出所：三菱電機

　新製品は、同社で第8世代となるIGBTを搭載した。独自のSDA構造を採用したことで、ノイズ発生の要因となるdv/dtを抑えた。第７世代品に比べ高速スイッチングが可能となり、ターンオン時の電力損失を低減した。

　また、独自のCPL構造によりターンオフ時の過電圧を抑えたことで、IGBTチップの薄厚化を可能にした。ターンオン／ターンオフおよび、導通時の電力損失も少なくできた。

　さらに、IGBTとダイオードのチップ配置を最適化した。これにより、従来品と同一パッケージでありながら、定格電流が1.25倍となる1000A品も新たに用意した。

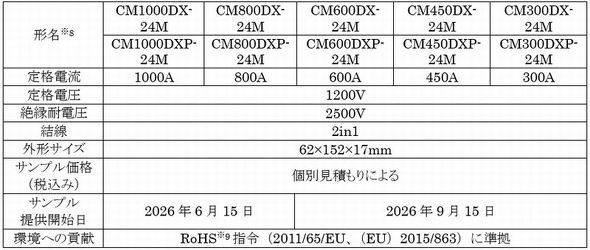

産業用NXタイプ1.2kV IGBTモジュールの主な仕様（CM**DX-24Mははんだピンタイプ、CM**DXP-24Mはプレスフィットピンタイプ）［クリックで拡大］出所：三菱電機
