微小液滴を用いDNA修飾金ナノ粒子超格子を均一生成：結晶サイズのばらつきを大幅低減
九州大学と名古屋大学の研究グループは、微小な液滴を結晶化環境として用いることで、DNA修飾金ナノ粒子（DNA-AuNP）超格子を均一に作製できる技術を開発した。従来手法に比べ結晶サイズのばらつきを約9分の1に抑えた。
液滴サイズに応じて形成される結晶サイズを制御
九州大学大学院工学研究院の鳥取直友助教や佐久間臣耶准教授、山西陽子教授と、名古屋大学未来材料・システム研究所の田川美穂教授らによる研究グループは2026年8月、微小な液滴を結晶化環境として用いることで、DNA修飾金ナノ粒子（DNA-AuNP）超格子を均一に作製できる技術を開発したと発表した。従来手法に比べ結晶サイズのばらつきを約9分の1に抑えた。
DNA-AuNPは、規則的な3次元構造を形成できる。このため、新たな光学材料やナノデバイスの構成材料として注目されている。特にDNA-AuNPが自己集合化して形成する超格子は、特異な光学特性や機能を発現するという。ところが従来のバッチ法による結晶化では、結晶ごとにサイズや構造にばらつきが生じるため、超格子の特性を安定して引き出すことが難しかった。

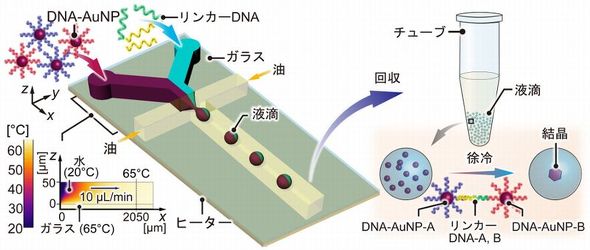

研究グループは今回、DNA-AuNPを含む溶液から均一サイズの微小液滴を連続的に生成できる熱制御型液滴マイクロ流体システムを構築した。このシステムで生成した微小な液滴をDNA-AuNPの結晶化環境として用い、65℃から35℃まで毎分0.01℃という遅い速度で冷却。これにより、液滴内におけるDNA-AuNPの自己集合化プロセスを精密に制御した。

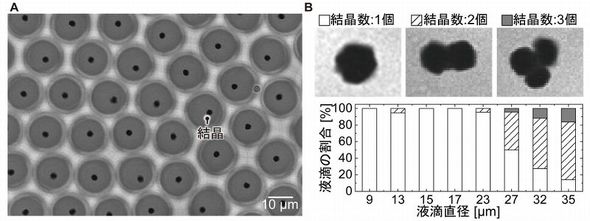

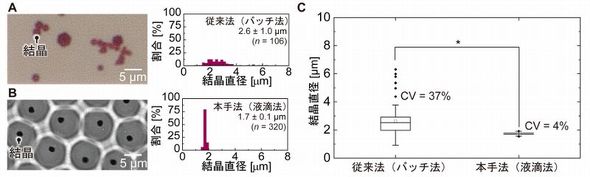

この結果、液滴サイズが小さいほど単一結晶体が形成されやすいことが分かった。特に、液滴径が23μm以下であれば、単一結晶体が高い割合で形成されることを確認した。液滴サイズが大きくなると、形成される結晶サイズも大きくなる傾向がある。このことから、液滴サイズに応じて結晶サイズを制御できることも実証した。結晶サイズのばらつきも、従来のバッチ法を用いた場合に比べ大幅に低減できたという。
さらに小角X線散乱測定を行い、規則的な超格子構造が形成されていることと、これが従来法で形成された超格子と同様の結晶構造であることを確認した。
関連記事
電子デバイスが機能を組み替え、生き物のように動く
九州大学は、電子回路を備えた薄膜電子デバイス自身が変形し、別のデバイスと接続したり切り離したりできる「機械・電気一体型ドッキング機構」を開発した。この技術を応用すれば、用途に応じて形や機能を柔軟に変えられる電子システムを実現できる可能性が高い。
人の皮膚に近いセンサー実現に向けた新技術、村田製と九州大
九州大学と村田製作所の研究グループは、大規模な温度センサーアレイから極めて少ない電力で、高速に信号を読み出すための新たな方式を開発した。より人間の皮膚に近い分解能で、温度や触覚を感じることができる電子皮膚やウェアラブルセンサーなどへの応用に期待する。
半導体用の「沸騰冷却技術」 アプライドと九州大が実用化目指す
アプライドは、九州大学と共同で次世代半導体の冷却や省電力化を可能にする「沸騰冷却技術」の実用化に取り組むと発表した。実機環境での検証を行い、研究成果の社会実装を加速させる。
高い性能を維持し光にも強い有機半導体材料を開発
京都大学は、理化学研究所や九州大学と共同で、優れた半導体特性を有する有機分子「ルブレン」の構造を改良し、優れた性能と光に対する安定性を両立できる有機半導体材料「縮環ルブレン（FR）」を開発した。分子の曲がり方によって光学的／電気的性質が変化することも分かった。
全固体電池で材料間の焼結時に起こる反応を抑止、九州大とデンソー
九州大学とデンソーは、全固体電池に用いる固体電解質と電極材を焼結する際の反応メカニズムを解明するとともに、価数維持と自己反応防止層を形成できる独自の電極材を開発した。開発した電極材を用いて酸化物全固体電池を作製し、充放電が繰り返し行えることを確認した。
燃料電池の低コスト化につながる電解質 300℃で高プロトン伝導率
九州大学らの研究グループは、固体酸化物形燃料電池（SOFC）の動作温度を300℃という温度域まで下げることができる電解質材料を開発した。これにより、高価な耐熱材料が不要となり、SOFCのコストダウンが可能となる。
関連リンク
Copyright © ITmedia, Inc. All Rights Reserved.
記事ランキング
ITmediaはアイティメディア株式会社の登録商標です。
