驚きのFlip FETのプロセス

　図12を用いて、FrontsideとBacksideに、それぞれ、FETを形成するプロセスについて説明する。

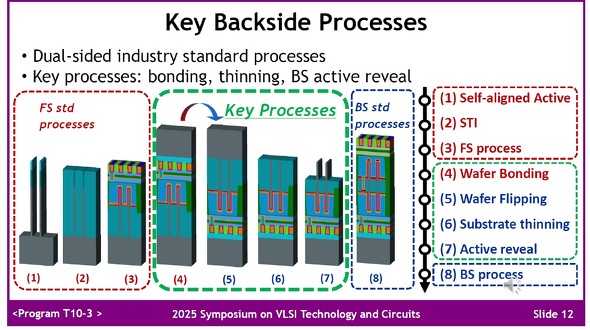

図12　Frontside（FS）とBackside（BS）に別々にFETを形成［クリックで拡大］ 出所：VLSIシンポジウム2025、T10-3、Heng Wu（北京大学）、“First Experimental Demonstration of Dual-sided N/P FETs in Flip FET (FFET) on 300 mm Wafers for Stacked Transistor Technology in Sub-1nm Nodes”のスライド

（1）Self-aligned Activeの手法により、FETのチャネル領域を形成する。
（2）素子分離（Shallow Trench Isolation、STI）構造を形成する。
（3）FrontsideにNMOSトランジスタおよびその配線層を形成する。
（4）形成済みのシリコンウエハーに対して、別のウエハーをボンディングする。
（5）ウエハーを上下反転（Flip）させる。これが本プロセスのキーポイントとなる。
（6）反転後、上側になったウエハーを薄化する。
（7）さらにシリコンを除去し、Active層を露出させる。
（8）BacksideにPMOSトランジスタおよびその配線層を形成する。

　このように、ウエハーを接合した後に反転（Flip）させる工程があることから、本技術はFlip FETと命名された。実際にFlip FETプロセスによって、FrontsideにFinFETのNMOSを、Backsideに同じくFinFETのPMOSを、それぞれ形成した（図13）。そして、NMOSおよびPMOSとも良好な動作が得られた（図14）。

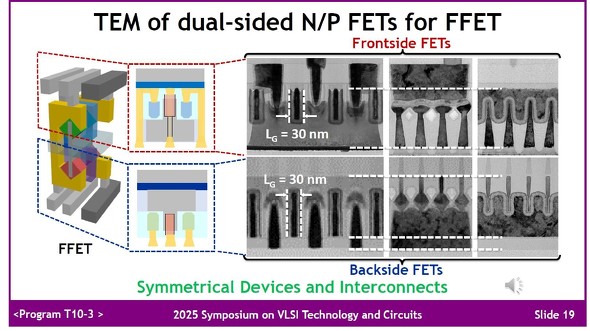

図13　FrontsideにNMOS、BacksideにPMOSを形成［クリックで拡大］ 出所：VLSIシンポジウム2025、T10-3、Heng Wu（北京大学）、“First Experimental Demonstration of Dual-sided N/P FETs in Flip FET (FFET) on 300 mm Wafers for Stacked Transistor Technology in Sub-1nm Nodes”のスライド

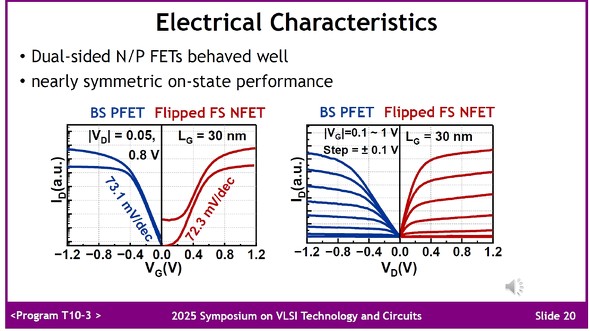

図14　PMOSとNMOSの動作を確認［クリックで拡大］ 出所：VLSIシンポジウム2025、T10-3、Heng Wu（北京大学）、“First Experimental Demonstration of Dual-sided N/P FETs in Flip FET (FFET) on 300 mm Wafers for Stacked Transistor Technology in Sub-1nm Nodes”のスライド

Flip FETの応用編と将来展望

　Heng Wu教授は、Flip FETの応用展開として、まずFETのThermal Budgetsの問題に対処するため、BacksideにPMOSおよび配線層を形成した後、FrontsideにNMOSおよび配線層を形成するプロセスを提案した。この手法では、ウエハーの貼り付けと反転（Flip）を2回実行する（図15）。

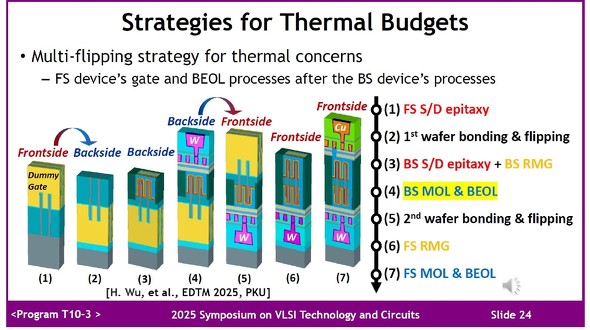

図15　BSにPMOSをつくってからFSにNMOSをつくるプロセス［クリックで拡大］ 出所：VLSIシンポジウム2025、T10-3、Heng Wu（北京大学）、“First Experimental Demonstration of Dual-sided N/P FETs in Flip FET (FFET) on 300 mm Wafers for Stacked Transistor Technology in Sub-1nm Nodes”のスライド

　続いて、同じFlip FETプロセスを応用することにより、FrontsideとBacksideのそれぞれにCMOS構造を形成し、その動作特性を評価した（図16）。この内容については、Heng Wu教授の研究グループに所属するYu Liu氏が、TechnologyセッションのT22-4にて発表を行った。

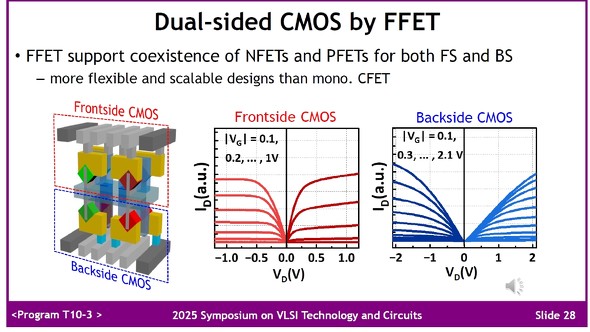

図16　Flip FETにより両面にCMOSが形成できることを実証［クリックで拡大］ 出所：VLSIシンポジウム2025、T10-3、Heng Wu（北京大学）、“First Experimental Demonstration of Dual-sided N/P FETs in Flip FET (FFET) on 300 mm Wafers for Stacked Transistor Technology in Sub-1nm Nodes”のスライド

　さらにHeng Wu教授は、Flip FET技術をSub-1nmノードへ適用する構想を持っており、そのRoadmapを図17に示している。このRoadmapの詳細は、同研究グループのWanyue Peng氏が、TechnologyセッションT22-3にて発表した。

　そしてHeng Wu教授は、発表の最後に図18を提示した。月の表側にはアポロ計画によってロケットが着陸したが、将来的には月の裏側への着陸も可能になるかもしれない。それと同様に、半導体技術においても、FrontsideのみならずBacksideにも集積回路（IC）を形成する時代が到来するのではないか──そう結んだ。

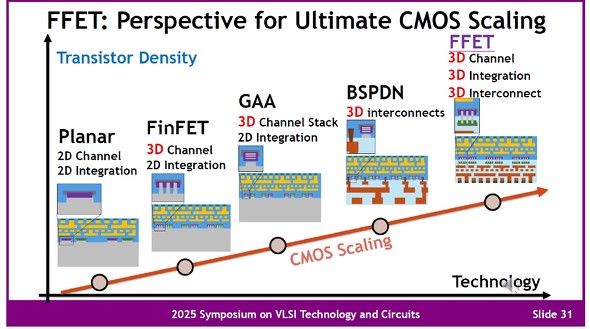

図17　CMOSのロードマップにFlip FETを！［クリックで拡大］ 出所：VLSIシンポジウム2025、T10-3、Heng Wu（北京大学）、“First Experimental Demonstration of Dual-sided N/P FETs in Flip FET (FFET) on 300 mm Wafers for Stacked Transistor Technology in Sub-1nm Nodes”のスライド

図18　将来はウエハーの両面にICをつくる［クリックで拡大］ 出所：VLSIシンポジウム2025、T10-3、Heng Wu（北京大学）、“First Experimental Demonstration of Dual-sided N/P FETs in Flip FET (FFET) on 300 mm Wafers for Stacked Transistor Technology in Sub-1nm Nodes”のスライド
