PCBの熱をヒートシンクに直接伝達、新パッケージ採用SiC MOSFET：放熱とスイッチング性能を両立

オンセミは、新たな冷却パッケージ技術を採用した「EliteSiC MOSFET」を発売した。電気自動車（EV）用充電器や太陽光発電システム用インバーター、産業用電源などの用途に向ける。

» 2025年12月12日 13時30分公開

[馬本隆綱，EE Times Japan]

EV充電器や太陽光発電システム用インバーターなどに提案

　オンセミは2025年12月、新たな冷却パッケージ技術を採用した「EliteSiC MOSFET」を発売した。電気自動車（EV）用充電器や太陽光発電システム用インバーター、産業用電源などの用途に向ける。

　今回発表した耐圧650Vおよび950VのEliteSiC MOSFETは、炭化ケイ素（SiC）とトップクールパッケージ「T2PAK」の技術を融合させた製品。プリント基板上の熱を、システムのヒートシンクに直接伝達することで、放熱とスイッチング性能を両立できるようになった。主要顧客に対しては既に初期製品の出荷を始めている。追加の製品も2025年第4四半期以降には出荷する予定だ。

　オンセミは、EliteSiCファミリー全てに、T2PAKトップクールパッケージを導入する計画である。これにより、熱性能や耐久性、信頼性などに関する要求が厳しい高電力・高電圧の用途に対応していく。

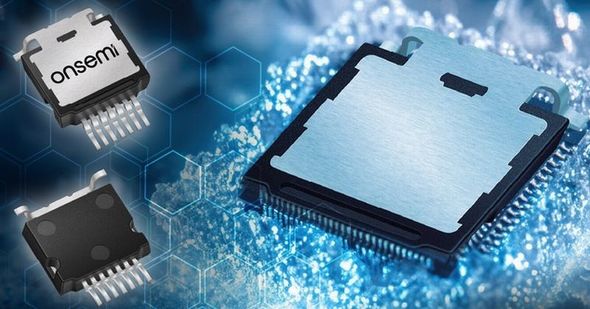

新たな冷却パッケージ技術を採用した「EliteSiC MOSFET」の外観［クリックで拡大］出所：オンセミ
