活版印刷で培った金属加工　1.4nmプロセス向けNILテンプレート、DNP：SEMICON Japan 2025（2/2 ページ）

» 2026年01月06日 10時30分公開

[浅井涼，EE Times Japan]

前のページへ 1|2 　　　　　　

カーボンナノチューブペリクル付きEUVフォトマスクも展示

　ブースでは、EUVリソグラフィ用のフォトマスクも展示した。EUV光の高透過率を実現するカーボンナノチューブペリクルを装着したものだ。

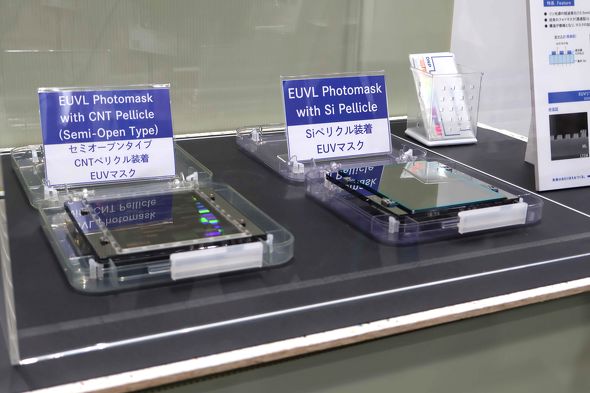

EUVリソグラフィ用フォトマスク［クリックで拡大］

　DNPは、EUV用フォトマスクとNIL用テンプレート、従来のフォトマスクも、全て同じ部門で手掛けている。「EUVで培った加工技術をNILに展開することも、その逆もある。従来のフォトマスクで培った量産性もある。異なる技術が同じ部門の中で高め合っていることがDNPの強みだ」（同社説明員）
